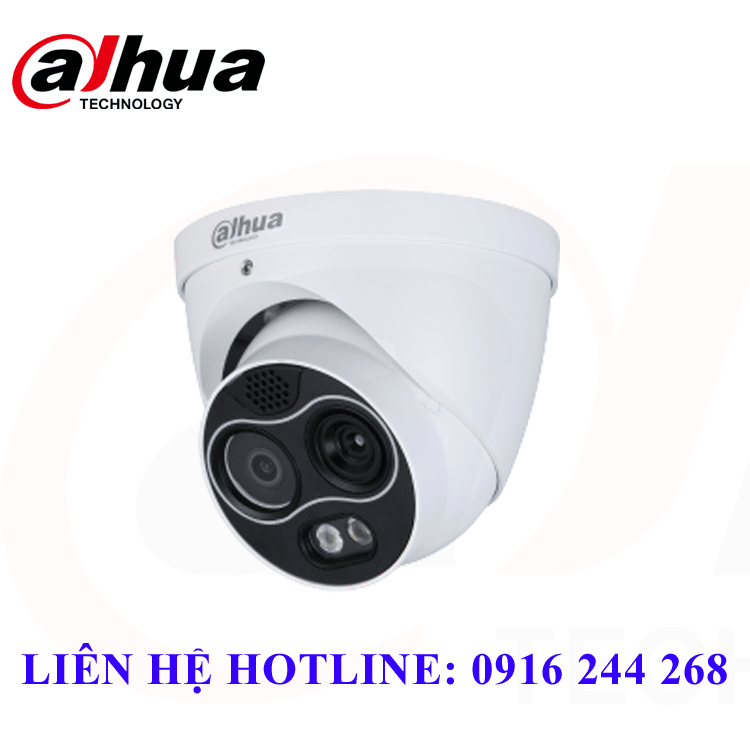

Camera Ảnh Nhiệt Dahua TPC-DF1241-S2

Nhiệt

Loại máy dò

Vanadi Oxit FPA không được làm mát

tối đa. Nghị quyết

256 × 192

Cao độ điểm ảnh

12 μm

Dải quang phổ

8 μm–14 μm

Độ nhạy nhiệt (NETD)

< 40 mK (@f/1.0, 25 Hz, 300 K)

Độ dài tiêu cự

2mm

3,5mm

7mm

Góc nhìn

Ngang: 87,8°, V: 63,8°

Ngang: 50,6°, V: 37,8°

Ngang: 24°, V: 18°

Đóng khoảng cách lấy nét

0,3 m (0,98 ft)

0,5 m (1,64 ft)

1,0 m (3,28 ft)

Khoảng cách hiệu quả ①
Con người (1,8 m × 0,5 m)

D②: 83 m (272 ft)

R③: 21 m (69 ft)

I④: 11 m (36 ft)

D: 146 m (479 ft)

R: 38 m (125 ft)

Tôi: 19 m (622 ft)

D: 292 m (958 ft)

R: 75 m (246 ft)

Tôi: 38 m (125 ft)

Xe có khoảng cách hiệu quả
(4,0 m × 1,4 m)

Đ: 222 m (728 ft)

R: 55 m (80 ft)

Tôi: 27 m (89 ft)

Đ: 389 mét

(1.276 ft)

Đ: 97 m (318 ft)

Tôi: 49 m (161 ft)

Đ: 778 mét

(2.552 ft)

R: 194 m (636 ft)

Tôi: 97 m (318 ft)

Ghi chú:

①Khoảng cách phát hiện: Phát hiện các đối tượng, nhưng không thể nhận ra các đặc điểm của chúng (các đối tượng phải bao phủ hơn 3,6 pixel của hình ảnh).
②Khoảng cách nhận dạng: Phân loại các đối tượng thành các danh mục chung, chẳng hạn như con người, phương tiện (đối tượng phải bao phủ hơn 14 pixel của hình ảnh).
③Khoảng cách xác định: Phân loại các đối tượng thành các loại cụ thể dựa trên đặc điểm của chúng, chẳng hạn như xe tải kỹ thuật, ô tô (đối tượng phải bao phủ hơn 28 pixel của hình ảnh).

Miệng vỏ

F1.0

Tăng cường chi tiết kỹ thuật số
(DDE)

Đúng

Thu phóng kỹ thuật số

16 cấp độ

AGC

Tự động; Thủ công

Giảm tiếng ồn

NR 2D; 3D NR

Lật ảnh

90°; 180°; 270°

Bảng màu

18 (Whitehot; Blackhot; Ironrow; Icefire; Fusion; Rainbow; Globo; Iconbow1; Iconbow2, v.v.)

Chế độ kết hợp

3 (Màu ấm; Màu lạnh; Màu đỏ sắt)

Dễ thấy

Cảm biến ảnh

1/2.7” CMOS

tối đa. Nghị quyết

2336 × 1752

điểm ảnh

4 MP

Tốc độ màn trập điện tử

1/30.000 giây–1 giây

tối thiểu chiếu sáng

Màu sắc: 0,05 lux
Đen trắng: 0,005 lux

0 lux (bật hồng ngoại)

Khoảng cách chiếu sáng hồng ngoại

≥ 30 m (98,43 ft)

Điều khiển bật/tắt đèn hồng ngoại

Tự động; Thủ công

Độ dài tiêu cự

2mm

4mm

8mm

Miệng vỏ

F2.2

F1.6

F2.0

Góc nhìn

Chiều cao: 94°

V: 72°

Chiều cao: 71,2°

V: 52°

Chiều cao: 33,4°

V: 25°

Kiểm soát lấy nét

đã sửa

Đóng khoảng cách lấy nét

0,3 m (0,98 ft)

1,0 m (3,28 ft)

2,5 m (8,2 ft)

Ngày đêm

Tự động (ICR); Màu sắc; đen trắng

BLC

Đúng

WDR

DWDR

HLC

Đúng

Cân bằng trắng

Tự động; Thủ công; Trong nhà; Ngoài trời; Theo dõi; Đèn đường; Tự nhiên

AGC

Tự động; Thủ công

Giảm tiếng ồn

NR 2D; 3D NR

Tỷ lệ S / N

≥ 55dB

Khu vực quan tâm (RoI)

Đúng

Lật ảnh

90°; 180°; 270°

Bù phơi sáng

Đúng

Sự thông minh

Trí thông minh nói chung

Bẫy ưu đãi; xâm nhập

Thông minh nâng cao

Báo động & Phát hiện Nhiệt
Lạnh & Điểm Nóng Theo dõi
Phân loại Con người & Phương tiện

Phát hiện hút thuốc

Phát hiện cuộc gọi

Video và âm thanh

Nén video

H.265; H.264M; H.264H; H.264B; MJEPG

Nghị quyết

nhiệt:

Luồng chính: 1280 × 960 (1,3M); XVGA (1024×768); VGA (640×480); 256×192; 1280 × 960 (theo mặc định)

Sub Stream: VGA (640×480); 256×192; 256 × 192 (theo mặc định)

Thị giác:

Luồng chính: 2336 × 1752; 1080p (1920 × 1080); 720p (1280×720); D1(704×576); 2336 × 1752 (theo mặc định)

Luồng phụ: 720p (1280 × 720); D1(704×576); CIF(352×288); 352 × 288 (theo mặc định)

Tỷ lệ khung hình

nhiệt

50 Hz: (luồng chính) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 25 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

60 Hz: (luồng chính) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 30 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

Thị giác

50 Hz: (luồng chính) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 25 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

60 Hz: (luồng chính) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 30 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

Nén âm thanh

G.711a; G.711mu; PCM

Mạng

giao thức

HTTPS; HTTP; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; chất lượng dịch vụ; UPnP; NTP

Lưu trữ cạnh

Thẻ Micro SD (256 G)

khả năng tương tác

ONVIF; CGI

trình duyệt

IE: IE 8 trở lên

Google: 42 trở về trước

Firefox: 42 trở về trước

Người dùng/Máy chủ

10

Bảo vệ

tên người dùng và mật khẩu được ủy quyền; địa chỉ MAC đính kèm; HTTPS được mã hóa; IEEE802.1x; kiểm soát truy cập mạng

Hải cảng

Mạng

Một cổng Ethernet 10/100 M (RJ-45)

Đầu vào âm thanh

1

Đầu ra âm thanh

1

đầu vào báo động

1

Đầu ra báo động

1

RS-485

1 cặp

Quyền lực

Nguồn cấp

12 VDC, 1,2 A (± 20%)

PoE

Sự tiêu thụ năng lượng

Cơ bản: < 6,5 W (đèn LED tắt)

Tối đa: < 13 W (Bật đèn LED, bật bộ sưởi)

Môi trường

Nhiệt độ hoạt động

–30 °C đến +50 °C (–22 °F đến +122 °F)

Nhiệt độ bảo quản

–30 °C đến +70 °C (–22 °F đến ﹢158 °F)

Độ ẩm hoạt động

≤ 95%

Sự bảo vệ

P67; chống tăng 6 kV; chống tĩnh điện 6 kV (do vật thể chạm vào); chống tĩnh điện 8 kV (không khí)

Kết cấu

Kích thước sản phẩm

122 mm × 122 mm × 112 mm (4,8″ × 4,8″ × 4,41″)

Kích thước bao bì

155 mm × 155 mm × 135 mm (6,10″ × 6,10″ × 5,31″)

Khối lượng tịnh

≤ 0,85 kg (1,87 lb)

Trọng lượng thô

≤ 1 kg (2,20 lb)

Phạm vi IVS

Độ dài tiêu cự

2mm

3,5mm

7mm

Con người (1,8 m × 0,5 m)

14 mét

24,5 m

49 m

Phương tiện (1,4 m × 4,0 m)

42 m

72,5 m

146,5 m

Ghi chú:

Bảng hiển thị khoảng cách tối ưu thu được từ thử nghiệm trong môi trường có nhiệt độ là 23 °C và độ ẩm tương đối dưới 60%.

Bảng chỉ mang tính chất tham khảo. Khoảng cách bên trong nó tùy thuộc vào các điều kiện thực tế bao gồm điều kiện khí quyển, kích thước mục tiêu, vị trí lắp đặt, v.v.

Khoảng cách phát hiện nhiệt

Độ dài tiêu cự

2mm

3,5mm

7mm

Khoảng cách được đề xuất

8,3 m

14,6 m

29,2 m

tối đa. Khoảng cách

12 m

22 mét

40 m

Ghi chú:

Bảng hiển thị khoảng cách đo được thu được từ việc sử dụng kích thước mục tiêu 0,2 m x 0,2 m để thử nghiệm trong môi trường có nhiệt độ là 23 °C và độ ẩm tương đối dưới 60%.

Bảng chỉ mang tính chất tham khảo. Khoảng cách bên trong nó tùy thuộc vào các điều kiện thực tế bao gồm điều kiện khí quyển, kích thước mục tiêu, vị trí lắp đặt, v.v.
