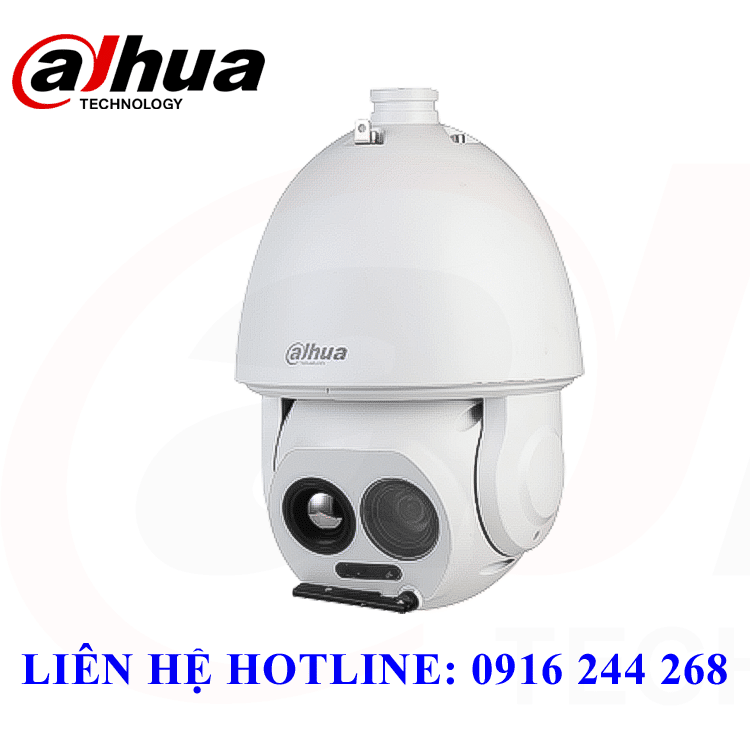

Camera Ảnh Nhiệt Chuyên Dụng Dahua TPC-SD5441-AC

nhiệt

Loại máy dò

Máy dò mặt phẳng tiêu cự không làm mát oxit vanadi

điểm ảnh hiệu quả

400 (H) × 300 (V)

Cao độ điểm ảnh

17 μm

Dải quang phổ

8 μm–14 μm

Độ nhạy (NETD)

<50 mK (@f/1.0)

Độ dài tiêu cự

25mm; 35mm; 50mm

Góc nhìn

25 mm: Ngang: 15,5°; V: 11,6°

35 mm: Ngang: 11,1°; V: 8,3°

50 mm:H: 7,8°; V: 5,8°

Kiểm soát lấy nét nhiệt

tiêu cự cố định

Đóng khoảng cách lấy nét

25 mm: 0,5 m (1,64 ft)

35 mm: 0,5 m (1,64 ft)

50 mm: 0,5 m (1,64 ft)

Khoảng cách phát hiện ①

25 mm: Xe: 1.961 m (6.433,73 ft);

Con người: 735 m (2.411,42 ft)

35 mm: Xe: 2.745 m (9.005,91 ft);

Con người: 1.029 m (3.375,98 ft)

50 mm: Xe: 3.922 m (12.867,45 ft);

Con người: 1.470 m (4.822,83 ft)

Khoảng cách nhận dạng ②

25 mm: Phương tiện: 490 m (1.607,61 ft);

Con người: 189 m (620,08 ft)

35 mm: Phương tiện: 686 m (2.250,66 ft);

Con người: 265 m (869,42 ft)

50 mm: Phương tiện: 980 m (3.215,22 ft);

Con người: 378 m (1.240,16 ft)

Khoảng cách nhận dạng ③

25 mm: Phương tiện: 245 m (803,81 ft);

Con người: 95 m (311,68 ft)

35 mm: Phương tiện: 343 m (1.125,33 ft);

Con người: 132 m (433,07 ft)

50 mm: Phương tiện: 490 m (1.607,61 ft);

Con người: 189 m (620,08 ft)

Ghi chú:

①Khoảng cách phát hiện: Phát hiện đối tượng, nhưng không thể nhận ra đặc điểm của chúng

(các đối tượng phải bao phủ hơn 3,6 pixel của hình ảnh).

②Khoảng cách nhận dạng: Phân loại các đối tượng thành các danh mục chung, chẳng hạn như con người,

xe (đối tượng phải bao phủ hơn 14 pixel của hình ảnh).

③Khoảng cách nhận dạng: Phân loại các đối tượng thành các danh mục cụ thể dựa trên

đặc điểm, chẳng hạn như xe tải kỹ thuật, xe hơi (đối tượng phải bao gồm hơn 28

pixel của hình ảnh).

Tăng cường chi tiết kỹ thuật số (DDE)

Đúng

Thu phóng kỹ thuật số

19 cấp độ

AGC nhiệt

Tự động/Thủ công

Giảm tiếng ồn nhiệt

NR 2D/NR 3D

Lật ảnh

180°

Bảng màu

18 (trắng nóng/đen nóng/hợp nhất/cầu vồng/thu vàng/giữa trưa/đỏ sắt/hổ phách/ngọc bích/hoàng hôn/lửa băng/bức tranh/lựu/ngọc lục bảo/xuân/hạ/thu/đông)

Dễ thấy

Cảm biến ảnh

1/2.8″ CMOS

tối đa. Nghị quyết

2688 (Cao) × 1520 (V)

điểm ảnh

4 MP

Định nghĩa ngang

Trung tâm ≥150 TVL

Cạnh ≥100 TVL

tối thiểu chiếu sáng

Màu: 0,01 lux

Đen & trắng: 0,001 lux

0 lux (bật hồng ngoại)

AGC có thể nhìn thấy

Tự động/Thủ công

Giảm tiếng ồn có thể nhìn thấy

NR 2D/NR 3D

Tỷ lệ S / N

≥55dB

Cân bằng trắng

Tự động; thủ công; trong nhà; ngoài trời; theo dõi; đèn natri; đèn đường; tự nhiên

khử sương mù

chống sương mù điện tử

Tốc độ màn trập điện tử

1 giây–1/30.000 giây (tự động/thủ công)

BLC

Đúng

WDR

Đúng

HLC

Đúng

Ngày đêm

Tự động (ICR); Màu sắc; đen trắng

Kiểm soát mống mắt

Tự động

Lật ảnh

180°

Bù phơi sáng

Đúng

Điều khiển lấy nét có thể nhìn thấy

Thủ công

Độ dài tiêu cự

3,95mm–177,75mm

Góc nhìn

Ngang: 67,5°–1,9°

V: 39,4°–1,1°

Đóng khoảng cách lấy nét

1 m–10 m (3,28 ft–32,81 ft)

Điều khiển bật/tắt đèn chiếu sáng

Tự động/Thủ công

Khoảng cách chiếu sáng

100 m (328,08 ft)

Âm thanh và video

Nén video

H.265; H.264M; H.264H; H.264B

Nghị quyết

nhiệt:

Luồng chính: 1280 × 1024; 1280×720; 640

×512; 1280 × 1024 (mặc định)

Dòng phụ: 640 × 512; 320×256; 640 × 512 (mặc định)

Dễ thấy:

Luồng chính: 2688 × 1520 (tùy chọn); 2560×1440; 1080p (1920 × 1080); 1280×720; 704×576; 2560 × 1440 (mặc định)

Luồng phụ: 1920 × 1080; 1280×720; 704 × 576

Tỉ lệ khung hình video

nhiệt:

50 Hz: (luồng chính) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 25 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

60 Hz: (luồng chính) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 30 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

Dễ thấy:

50 Hz: (luồng chính) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 25 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–25 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

60 Hz: (luồng chính) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 30 khung hình/giây theo mặc định; (luồng phụ) 1 khung hình/giây–30 khung hình/giây có thể điều chỉnh, 15 khung hình/giây theo mặc định

Nén âm thanh

G.711a; G.711mu

Định dạng mã hóa hình ảnh

JPEG

PTZ

Phạm vi Pan/Tilt

Pan: 0° đến 360° vô tận

Nghiêng: –10° đến +90°

Tốc độ điều khiển thủ công

Xoay: 0,1°/s đến 200°/s

Nghiêng: 0,1°/s đến 120°/s

Tốc độ đặt trước

Xoay: 240°/s

Nghiêng: 200°/s

đặt trước

300

Chuyến du lịch

8 (tối đa 32 cài đặt trước cho mỗi chuyến tham quan)

Mẫu

5

Quét

5

Bộ nhớ tắt nguồn

Đúng

Mặt nạ bảo mật

4 khu vực trong cùng một chế độ xem

Chuyển động nhàn rỗi

đặt trước; mô hình tự động; du lịch tự động; chảo; quét lũy tiến

Chức năng

Âm thanh hai chiều

Đúng

Giao thức mạng

HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP;

FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; chất lượng dịch vụ;

UPnP; NTP; Phát đa hướng; SFTP; 802.1x

Khu vực quan tâm (RoI)

Đúng

Kho

Thẻ micro SD

Thẻ Micro SD (Tối đa)

512GB

khả năng tương tác

ONVIF; CGI; SDK Dahua

trình duyệt

IE: IE8 trở về trước
Chrome: 42 trở về trước
Firefox: 42 trở về trước

Người dùng/Máy chủ

Lên đến 20 (tổng băng thông: 64 MB)

Bảo vệ

tên người dùng và mật khẩu được ủy quyền; địa chỉ MAC đính kèm; HTTPS được mã hóa; IEEE802.1x; kiểm soát truy cập mạng

Quản lý người dùng

Lên đến 20 người dùng; hỗ trợ quyền người dùng đa cấp (2 cấp): nhóm quản lý và nhóm người dùng

Phát hiện trục trặc

Phát hiện ngắt kết nối mạng; phát hiện xung đột IP; phát hiện trạng thái thẻ nhớ; phát hiện không gian bộ nhớ

PIP

Có (Trí thông minh tự động tắt khi bật PIP)

Sự thông minh

Báo cháy

Đúng

Dấu vết điểm nóng/lạnh

Đúng

IVS (Bảo vệ chu vi)

Đúng. Hỗ trợ tripwire và xâm nhập.

Mục tiêu khác biệt

Phân loại người/phương tiện

Hải cảng

Đầu ra analog

Đầu ra 1 × CVBS; cổng BNC

Cổng thông tin

1 × RJ-45 (10/100 Base-T)

đầu vào báo động

7

Đầu ra báo động

2

Đầu vào âm thanh

1

Đầu ra âm thanh

1

RS-485

1

Quyền lực

Nguồn cấp

36 VDC ± 50%, Hi-PoE

Sự tiêu thụ năng lượng

Cơ bản: ≤21 W

Tối đa: ≤40 W

Môi trường

Nhiệt độ hoạt động

–30 °C đến +60 °C (–22 °F đến +140 °F)

Độ ẩm hoạt động

≤95%

Nhiệt độ bảo quản

–30 °C đến +70 °C (–22 °F đến +158 °F)

Tính chất vật lý

Sự bảo vệ

IP66

độ tin cậy

Chống sét lan truyền: 6 kV
Phóng điện qua không khí: 8 kV
Phóng điện tiếp xúc: 6 kV

Kết cấu

Kích thước sản phẩm

Φ240 mm × 382 mm (Φ9,45″ × 15,04″)

Kích thước bao bì

319 mm × 319 mm × 521 mm (12,56″ × 12,56″ × 20,51″) (L × W × H)

Khối lượng tịnh

≤8 kg (17,64 lb)

Trọng lượng thô

≤10 kg (22,05 lb)

chứng nhận

chứng nhận

CE; FCC; NEMA 4X

Khoảng cách phát hiện nhiệt

Độ dài tiêu cự

tối đa. Khoảng cách

25mm

1.500 m (4.921,26 ft)

35mm

2.100 m (6.889,76 ft)

50mm

3.000 m (9.842,52 ft)

Ghi chú:

Bảng hiển thị khoảng cách đo được thu được từ việc sử dụng kích thước mục tiêu 0,2 m x 0,2 m để thử nghiệm trong môi trường có nhiệt độ là 23 °C và độ ẩm tương đối dưới 60%.

Bảng chỉ mang tính chất tham khảo. Khoảng cách bên trong nó tùy thuộc vào các điều kiện thực tế bao gồm điều kiện khí quyển, kích thước mục tiêu, vị trí lắp đặt, v.v.

Khoảng cách bảo vệ chu vi

Độ dài tiêu cự

Khoảng cách (Con người)

Khoảng cách (Xe)

25mm

175 m (574,15 ft)

525 m (1722,44 ft)

35mm

245 m (803,81 ft)

735 m (2.411,42 ft)

50mm

350 m (1.148,29 ft)

1.050 m (3.444,88 ft)

Ghi chú:

Bảng hiển thị khoảng cách đo được thu được từ việc sử dụng kích thước mục tiêu 1,8 m × 0,5 m (người) và 1,4 m × 4 m (phương tiện) để thử nghiệm trong môi trường có nhiệt độ 23 °C và độ ẩm tương đối dưới 60 %.

Bảng chỉ mang tính chất tham khảo. Khoảng cách bên trong nó tùy thuộc vào các điều kiện thực tế bao gồm điều kiện khí quyển, kích thước mục tiêu, vị trí lắp đặt, v.v.
